广东云浮架桥机租赁架设方案工程总结
发布时间：2023-10-12 浏览：134次
广东云浮架桥机租赁公司关于架桥机的架设方案工程总结。1、铺设轨道在该桥第四、五跨桥面铺设送梁轨道，轨枕用普通木枕，43型钢轨用夹板连接好，轨道要平顺。2、组拼架桥机运到工地后用一台16吨吊车配合组装，四天组装好通过调试便可进行架梁。在第四孔桥面轨道上铺设架桥机大梁，加固联结，并拼组加固框架和横连接系杆件。在大梁上拼装横梁，横梁上铺轨道，安装轨道桁车，并组拼电动慢速绞车。轨道桁车安装双轨缘接片，之后安装滑车组。起高架桥机，安装走行天车，并将大梁与走行车联为一体。 经试运转后，吊重物试验，检查各部构造。架桥机行走到位后，伸臂到2#墩顶，安装前腿再检查走行桁车吊钩是否到位。3、架梁作业架梁顺序分别为第三、第二（跨铁路）、一跨由西向东逐跨进行。每跨架梁按照先中间后两边，由易而难的顺序架设，架完第三跨梁，再进行第二跨梁架设。架桥机架完一跨梁后，移动架桥机到下一跨位置进行架梁，直至一跨架设完毕。

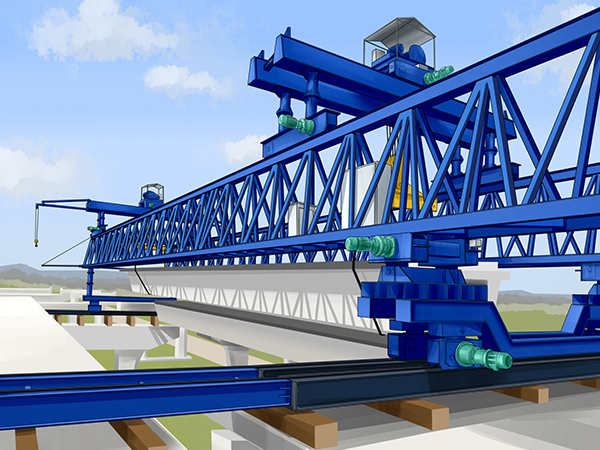

架桥机用于架设公路预应力钢筋混凝土简支梁片，该机属单臂简支型，用于架设大跨度的简支梁（T梁、箱梁和工字梁），既可架设直桥、斜桥，也可架设曲线桥。由于机臂能上下升降，前后伸缩，左右摆头，架设斜桥（0-45o）、坡桥5%,小曲线（小于200米）桥时特别方便，无须增加、拆除其它构件。整机采用步履行进，引导过孔；采用齿轮、齿条传动，整机自锁能好；依靠行车带动支腿前移，无须配置支腿纵移动力；采用液压马达驱动卷筒，双保险制动可靠，双卷筒排绳，钢丝绳摆角小，克服了跳绳和乱绳的现象；采用整机横移，实现全幅机械化落梁；采用油缸顶推加整机横移方式，无须倒绳可一次落边梁到位（落边梁时外侧支腿仅出盖梁200mm）；支腿借助行车动力实现纵移，降低整机功率；另外，该机控制系统采用可编程序控制器控制，互锁能好，防止两个方位同时动作，有效地控制误操作，保证安全可靠。
