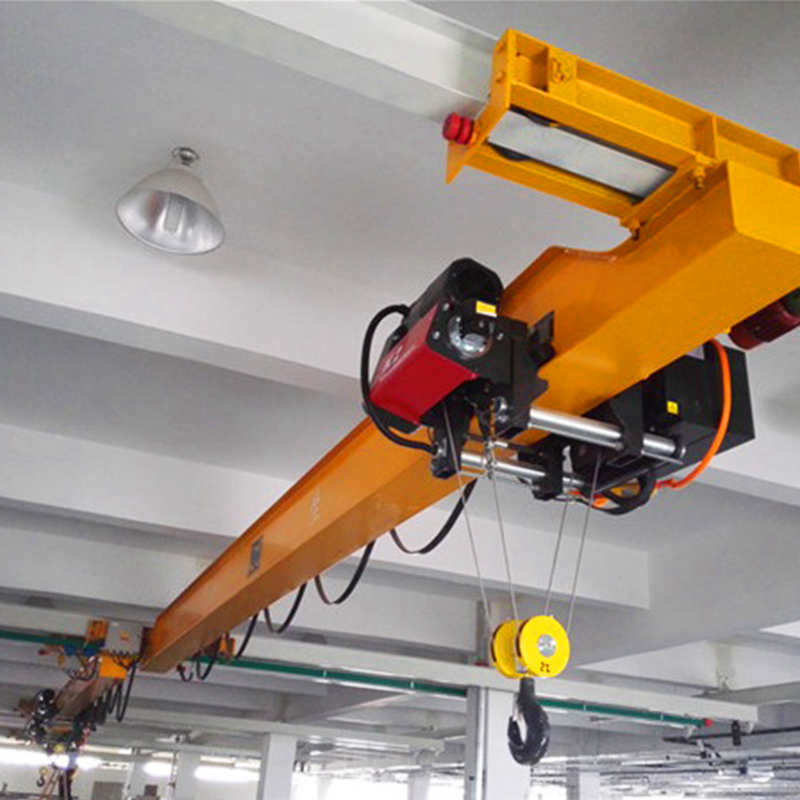

四川资阳欧式起重机厂家欧式起重机大车的设计分结构和机构设计，根据设计主参数(起重量、跨度、工作级别、工作速度、起升高度)及小车轨距和小车重量依次设计结构(主梁、端梁、连接梁)、机构(大车运行机构)、大车附件，以下为其具体设计步骤：
(1)根据起重量、小车的总重量、起重机跨度以及工作级别设计计算主梁，确定主梁的截面尺寸;
(2)设计主梁跨端的承压梁，确定承压梁的截面结构尺寸;
(3)用经典公式或有限元建模验算主梁的大应力，调整主梁截面尺寸和盖板、腹板厚度;
(4)布置设计主梁的局部加强筋板;
(5)设计计算主梁的小车轨道;
(6)设计主梁的结构零件图，计算出主梁的总重;
(7)设计主梁附件(走台、栏杆、司机室安装、斜梯、维修平台、检修吊笼等);
(8)计算出大车大轮压和小轮压，设计大车主、被车轮组;
(9)根据大车大轮压，设计计算大车端梁，确定大车端梁结构截面尺寸;
(10)根据小车轨距，确定大车主、被车轮轴距;
(11)确定大车主、被车轮的位置，调整主、被轮压比;
(12)设计计算大车端梁连接梁;
(13)选型大车机构的零部件，选型计算大车的电机功率及“三合一”减速器的输出功率和扭矩，校核制动单元的制动力矩;
(14)设计大车运行机构零部件图和总图;
(15)计算大车运行机构的总重;
(16)计算大车总重;
(17)设计大车总图。
